现场仪表班双法兰液位计指示故障处理实操

1、故障类型：液位指示不准

2、仪表类型：双法兰液位计

3、厂家型号：KWZK-WAX-C320系列双法兰液位计

4、使用工况：

此液位用于测量51合成工段DMO蒸发塔上，温度100-150度左右，压力在3.32MPa，蒸发塔液位高高连锁，二选二，如果触发连锁会造成蒸发塔进料流量调节阀51FV005关闭，停DMO进料泵

5、故障现象：

KWZK-WAX-C320系列双法兰液位计液位指示不准/无变化

6、作业前安全辨识及措施：

1.在工艺通知要对液位进行检查时就要知道工艺必须开联锁切除票如查要拆法兰还得开工艺交出票。

2.开好检修作业票，并作好作业前的风险安全评估，把有可能出现的问题都得考虑进去，因为罐子里有dmo很有可能伴热出现问题而导致法兰处 dmo结晶而导致测量不准所以要开工艺切除票将上下双法兰拆下来检查。

3.带好必需的万用表，475手操器及扳手等常用工具

4.作业时要做到仪表检修“七个对待”，“十个不修”

5.现场作业注意观察风向，牢记逃生通道，要有专业的工艺监护人员在场监护。DMO有微毒，作业要带手套，检修完成后要洗手。

7、故障原因分析及判断思路：

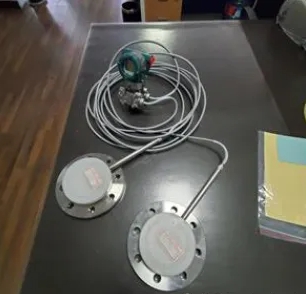

单、双法兰式差压变送器由差压变送器、毛细管和带密封隔膜的法兰组成。密封隔膜的作用是防止管道中的介质直接进入差压变送器，它与变送器之间是靠注满液体(一般采用硅油)的毛细管连接起来的，当膜片受压后产生微小变形，变形位移或频率通过毛细管的液体传递给变送器，由变送器处理后转换成输出信号。接到电话就要考虑通过工艺把问题解决方法操作步骤得出自己顺序处理思路。

1.跟据工艺所说首先检查容易处理的，检查二次表及上下截止阀是否打开，伴热是否正常，接线及显示有无问题，是否死机，挂475手操器查看内部参数是否正常。

2.二次表完好，怀疑正压侧结晶堵造成的指示不准，或膜盒损坏，需要关闭截止阀将液位计交出后拆下处理

8、故障有效处理方法：

1.检查变送器接线是否良好有无松动

2.伴热是否正常

3.用475手操器查看变送器内部参数是否正常。

4.告知工艺监护人员，将液位计交出。

5.将上下根部法兰截止阀关闭后，用扳手稍微松动法兰，注意要站侧方位，防止憋压造成介质喷溅，待泄压完成后继续用扳手拆卸，注意保护膜盒，避免膜盒受到挤压或划伤。膜盒膜室朝上放置干净地方

6.发现截止阀至法兰处结晶，通知工艺监护人员加伴热吹扫结晶，待结晶处理干净之后将法兰恢复原位

7.让工艺将根部阀打开，观察液位指示是否正常。收拾工具打扫现场卫生，因为dmo微毒所以一定要洗手，处理完成后终结工作票。检修结束

9、故障防范措施及改进：

1.通知工艺要注意伴热运行情况

2.与工艺及时沟通

3.巡检时注意观察

10、故障处理经验：

1.在处理相邻不远的两个测量点有联锁的一定要切除联锁了在进行。避免出现误动引起跳车的情况。

2.我们在处理问题时不要忽视周边的各种工况，在考虑问题时要结合工况一起考虑。
