DCS系统增加气体报警仪点位实操

DCS系统增加气体报警仪点位实操

1、故障类别：52B系列机组H2检测

2、仪表类型：氢气报警仪

3、厂家型号：半岛（中国）KZ200-F系列氢气报警仪

4、使用工况：52B系列氢气压缩机组；介质：高纯氢气；温度：40℃；压力：2.3 Mpa

5、故障现象：52氢气压缩机高压缸临变速箱侧现场增加两台氢气报警仪进行监控。

6、作业前安全辨识及措施：

1.首先跟工艺及现场仪表了解相关情况，办理检修工作票，并认真填写好票证中危险危害辨识和安全防范措施；

2.由于氢气报警仪卡件通道及模块组态时需 DCS下装操作，通知工艺办理该卡件相关仪表点位临时联锁切除票，待联锁切除票办理完成后方可进行下装操作；

3.下装操作前首先要确定组态信息的正确及完整，避免重复下装；其次要确定参与控制调节的仪表点位将控制模式切换为手动，避免下装过程中对工艺工况造成影响；

4.机柜内对现场氢气报警仪供电回路及信号回路进行接线时，配合现场安装人员对线路进行校验，待现场接线完成后再供电，避免回路接地或短路产生火花；

5.信号回路中增加安全栅，保证输出至现场仪表的电流及电压在安全范围之内，防止火花的产生；

6.与现场安装人员联系时，使用防爆式对讲机进行沟通，禁用手机接打电话；

7.下装完成后及时联系工艺人员办理联锁恢复手续，保障工艺生产的安全、稳定；

8.检修作业必须两人，其中一人检修，一人安全监护。

7、故障有效处理方法：

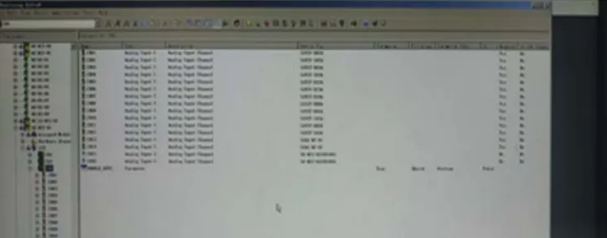

1.首先核对需下装卡件上相关的仪表点位，并确认是否参与联锁和控制，然后办理好相关检修工作票、临时联锁切除票，再对52AI_H2_01、52AI_H2_02两台氢气报警仪进行通道及模块组态；

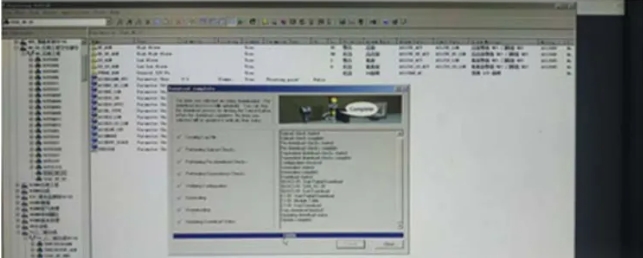

2.组态完成并确认无误后进行下装操作；

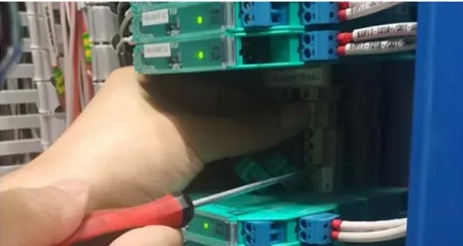

3.机柜内对现场氢气报警仪供电回路及信号回路进行接线，并增加安全栅；

4.接线完成，配合现场人员进行调试，并在操作画面（EG51_003合成氢气原料）增加氢气报警仪显示模块52AI_H2_01、52AI_H2_02。

8、故障防范措施：

由于52氢气压缩机高压缸临变速箱侧发生氢气泄漏，日常巡检前到乙二醇控制室向工艺人员了解氢气报警仪运行情况；现场巡检时佩戴便携式可燃气体报警仪，注意防着火、防爆炸；机柜内接线时，待现场接线完成后再供电，避免回路接地或短路产生火花。

9、故障处理经验谈：

1.对仪表的测量介质要熟悉，了解介质的性质。

2.检修作业前必须确定相关仪表点位是否参与联锁及办理联锁切除手续，同时安全措施落实之后再检修作业。

3.高纯度H2气体泄漏场合一定要避免火花、撞击、静电等，防着火、防爆炸。
