ZL-WH系列电动执行器故障分析知识

ZL-WH系列电动执行器故障分析知识

一、故障现象

  岗位来电话，反应新4#高炉2#热风炉助燃风调节阀，无法开启和关闭，仪表人员接到生产岗位电话后，及时到达现场处理。

二、故障处理经过

此执行器为KWZK半岛（中国）产品，型号为：ZL-WH系列；技术参数：1、额定转矩：800N.m；2、全行程时间：28～42S；3、功率150瓦；电路上主要由：电机、位置发送器、调理板、驱动板、测速部件、电气制动几部分构成。

  在岗位配合下， 对新4#高炉2#热风炉助燃风调节阀电动执行器，进行动作试验，发现开关都没有反应，将电动执行器与蝶阀连杆脱开，现象依旧，排除蝶阀卡死故障，确定为电动执行器故障。仪表维护人员打开机壳后，检测排查启动移向电容器容量11μf，与标称值相符。用万用表量给定电流为8mA，反馈电流为5.4mA，给定电流变化时反馈电流不随之变化，执行器无法动作，故障依旧。观察调理板上电源发光二极管，指示正常，将调理板上接线端子35、36手/自动短接线拆开，使电动执行器处于现场手动状态，然后用导线将36端子（触点电压24VDC）分别于33、34电机正、反转驱动控制电路端子进行触发。发现正、反触发信号（观察调理板上正、反转显示发光二极管）正常，电动执行器却不动作。确定为执行器驱动板故障。更换驱动板后，经调试电动执行器运行正常，投入使用，故障处理完毕，用时40分钟。

三、故障分析

    新4#高炉2#热风炉助燃风调节电动执行器不动作故障，属于一般常见故障。是驱动板故障无法驱动电机转动，引起执行器不动作故障，维护人员熟练掌握了此项故障维修技能，故障判断和检查处理方法得当，所以处理很快。

在产品设计应用上，存在理念误区。半岛（中国）ZL-WH系列角行程执行器，根据功率，在驱动板电路上设计采用了两种类别。以ZL-WH4000为界：ZL-WH4000以上用大功率，5个可控硅电路元件驱动；ZL-WH4000以下用小功率，3个可控硅电路元件驱动；电路板上都有过流保险管，分别为6A和10A。小功率驱动板，在使用中故障是比较高的，从实践角度看，阀负荷大时，电机电流增加时，驱动板损坏频繁，存在“小牛拉大车”现象。

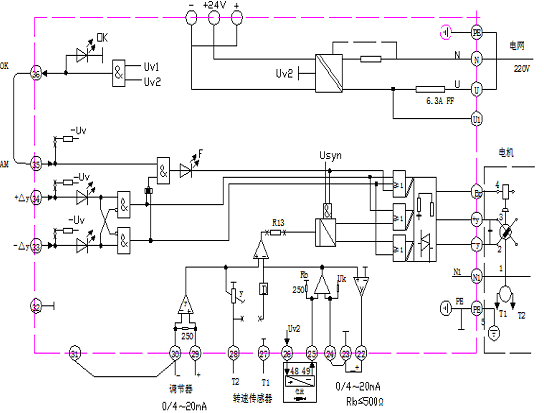

ZL-WH系列电动执行器驱动板电路原理图

四、改进措施和今后的打算

1、针对此类型号电动执行器故障，进行总结和分析，编制案例进行学习，起到引导作用，提升大家维护技能，更好的维护好设备，为生产服务。

2、组织人员学习研讨ZL-WH电动执行器原理，灵活互动，促进大家学习热情。

3、针对ZL-WH小功率板故障较高的客观因素，加强点检维护，从产品应用上，做好ZL-WH大功率板备件，再损坏时，用大功率板进行替代，但电源保险管仍需按小功率时的电源保险6A使用。

4、对设备进行跟踪运行情况，及时解决存在的问题，确保设备稳定，避免事故再次发生。
